Определение размеров стеновых панелей

Для корректного определения геометрии стеновой панели нужно определить размеры ниши, в которую будет производиться монтаж стеновой панели. Основные размеры необходимые для изготовления панели:

- длина ниши. По нижней кромке и с шагом 600 мм до верхней кромки, включая длину по верхней кромке. При отсутствии установленного кухонного гарнитура за нижнюю кромку считается длина поверхности на высоте 900 мм от пола

- высота ниши. По левой кромке и с шагом 600 мм до правой кромки, включая высоту по правой кромке.

Например: L1 = 2402 мм; L2 = 2404 мм; H1 = 561 мм; H2 = 562 мм; H3 = 560 мм; H4 = 563 мм; H5 = 563 мм (рис. 1). Для расчетов берутся наименьшие значения длины и высоты Lmin и Hmin. В данном случае L1 = 2402 и H3 = 560 мм.

При отсутствии установленного гарнитура высота определяется произвольно. Стандартная высота – 560 или 600 мм. В таком случае порядок монтажа следующий: сначала монтируется база, потом стеновая панель, после панели монтируются навесные шкафы с зазором 2 мм от верхнего края панели. Наилучший вариант - монтаж панели ПОСЛЕ установки кухонного гарнитура

Определение размеров и расположения выреза под розетку

Стандартный вырез. При стандартном размере розетки (D= 68 мм) делается вырез стандартного размера по одинарную, двойную, тройную розетку или блок на 4 розетки (рис. 2). В заявке указывается расстояние от центра выреза до края панели - по высоте (Н) и по ширине (L) с учетом необходимых допусков

Нестандартный вырез. В случае, если розетка имеет нестандартные размеры, рассчитываем размер выреза. Для этого определяем размеры лицевой накладки (рис. 3) - длину (Lн) и высоту (Нн). Размеры выреза под розетку в стекле Lв и Нв (рис. 4) должны быть меньше размера лицевой накладки минимум на 4 мм меньше с каждой стороны. Т. е., если размер накладки 156 х 80 мм, то размер выреза 148 х 72 мм. Переверните розетку обратной стороной (рис. 5) и обратите внимание на размер и расположение закладных элементов. Размеры выреза должны быть не менее габаритных размеров закладной коробки (Lз и Нз) и выступающих частей крепежных элементов коробки (Lк и Нк). Только в этом случае розетка может быть установлена в сделанный вырез (рис. 6)

Линейные размеры панелей со сквозным крепежом

Для того, чтобы стеклянные панели вписались в требуемую нишу, необходимо вычитать из чистых линейных размеров поверхности (стены) следующие допуски:

- для изделия длиной до 1 метра – длина = Lmin - 1 мм; длиной до 2х метров – Lmin - 2 мм;

для изделия длиной до 3х метров – длина = Lmin - 3 мм; длиной более 3х метров – Lmin - 5 мм

- если стеновая панель прилегает к плоскости, которая конечна, то дополнительный допуск составляет минус 2 мм (рис. 7)

- при отличии угла стены к полу более 5° дополнительный допуск на длину панели – длина изделия = Lmin - допуск - 1 мм

- по высоте стандартный допуск = Hmin - 2 мм

- если измерения по высоте отличаются более 3 мм, то допуск составляет минус (2 мм + разница измерения – 3 мм)

- при угловой стыковке панелей из длины панели Б дополнительно вычитается 6 мм (рис. 8) и 8-10 мм для GlassGuardPico

- стеновая панель всегда заводится за плинтус

- если нужно завести панель за нижние и верхние шкафы, это делается с помощью скрытого крепежа, который поставляется в комплекте (рис. 9)

Если столешница из искусственного камня, и плинтус прилегает к столешнице, из высоты панели нужно вычесть 10-15 мм, чтобы излишки клея не приклеили плинтус к панели. При наличии каменной столешницы не допускается установка панели над плинтусом, т. к. возможно образование зазора из-за кривизны плинтуса.

Решения по оформлению вытяжки для панелей со сквозным крепежом

1. Заказ стеновых панелей с выступом под вытяжку (рис. 10). Такая форма менее удобна при монтаже панели. После установки остаются заметные зазоры между выступом стеновой панели и боковинами верхних шкафов, если нет вырезов R10/90

2. Добор под вытяжку (рис. 11) Экономит деньги, но на небольшом кусочке будут размещены 2 верхних видимых крепления, а также горизонтальный стык между добором и основной панелью. Внимание! Невозможно гарантировать точное совпадение рисунка на этом стыке, поэтому лучше, чтобы рисунок в этом месте не имел четких линий или просто сделать добор однородным

3. Разбивка одной панели на 3 части (рис. 12) Экономит деньги, но появляются два дополнительных вертикальных стыка (при длинной панели это оптимальное разделение)

4. Заведение панели за шкафы - наиболее эстетичное решение. (рис. 13). Внимание! В этом случае шкафы не прилегают к стене, остаются щели равные толщине панели

Размеры выпуска под вытяжку

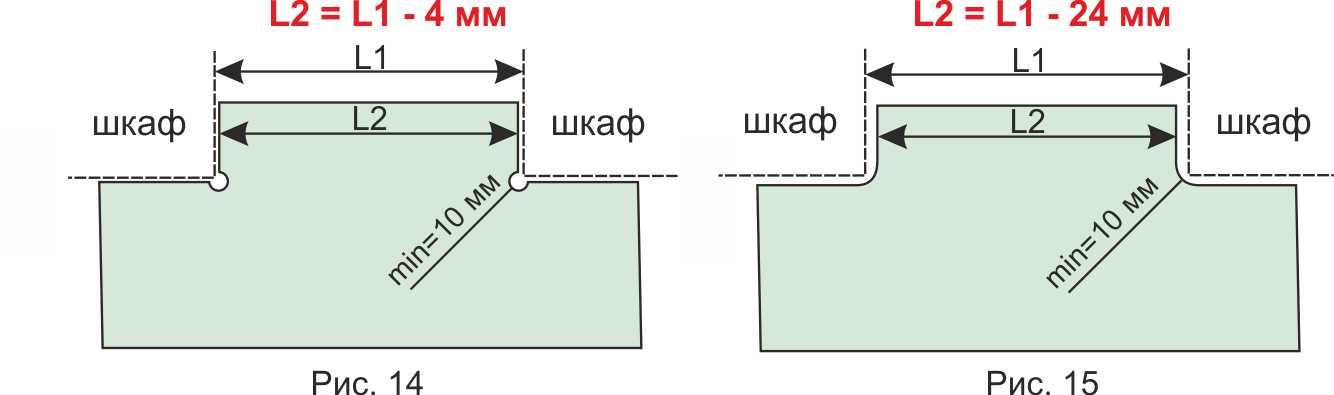

Если панель необходимо завести между верхними шкафами, ее форма предусматривает выпуск под вытяжку. Для панелей GlassGuard и GlassGuardLux выпуск делается с двумя вырезами R 10/90 (рис. 14). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 4 мм (по 2 с каждой стороны), шкафы максимально близко прилегают к панели. Однако, вырезы R 10/90 не рекомендуется делать при транспортировке панели на дальние расстояния, особенно при общей длине панели более 2 метров. Для панелей Оптима вырез делается только со скруглениями (рис. 15). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 24 мм (по 12 с каждой стороны), остаются видимые зазоры между шкафами и панелью, но при меньшем допуске высок риск, что панель не встанет в нишу.

Технологические особенности и ограничения для панелей со сквозным крепежом

минимальный диаметр отверстия на стеновой панели 8 мм, для стекла толщиной 10 мм мин. диаметр 10 мм (рис. 16)
максимальный диаметр отверстия на 30 мм. Отверстия большего диаметра считаются технологическими вырезами
минимальное расстояние между краями отверстий – 10 мм*
минимальное расстояние от края стекла до края отверстия диаметром больше 10 мм – 50 мм*
минимальный отступ от края панели до крепежного отверстия – 25 мм*
минимальное расстояние от высверливаемого отверстия до внешней кромки выреза – 12 мм*
минимальный радиус скруглений – 10 мм
все углы притупляются 2мм*45°
минимальное расстояние от края стекла до выреза равно половине ширины выреза, но не менее 50мм
минимальное расстояние между вырезами равно половине ширины большего выреза, но не менее 50 мм
минимальный размер стекла 210*300 мм
максимальный размер изделия 3050*2500 мм
минимальное соотношение сторон изделия 1:7. Например, допустимый размер 300*2100 мм, но не 200*3000 мм

* данные значения могут быть изменены в зависимости от сочетания вырезов на конкретной панели. Любые размеры, отличные от приведенных, выполняются по запросу

Для отверстий указывайте их размеры и расстояния от центра отверстия до края панели. Учитывайте технологические зазоры для установки готового изделия. Все размеры на утвержденном Вами чертеже являются окончательными. Коробки-стаканы под розетки монтируются в стену после прихода стеновых панелей с использованием их в качестве шаблона разметки мест установки

Монтаж панелей со сквозным крепежом

1) Проверьте соответствие комплектность поставляемого крепежа спецификации изделия

2) При наличии электрических розеток, выключателей и прочих элементов – снимите с них декоративную накладку в случае, если эти элементы будут крепиться поверх установленной панели.

3) Не снимая с тыльной стороны изделия транспортировочной стрейч-пленки, приложите изделие к поверхности, на которую будет осуществлен монтаж. При этом не допускается скольжение изделия по поверхности. Разметьте все отверстия

4) Уберите панель и просверлите отверстия диаметром, соответствующим назначению. Для держателя, поставляемого в комплекте, необходимо отверстие диаметром 6 мм, перпендикулярно стене на глубину 55-60 мм

5) Вставьте в отверстие для крепежа универсальный дюбель и закладные элементы для прочих отверстий

6) Приставьте к стене панель с удаленной транспортировочной стрейч-пленкой

7) Вставьте в крепежные отверстия ответную резьбовую часть с пластиковым уплотнителем

8) Закрепите ответную часть к стене, используя крепежный шуруп

9) Не отпуская панель, закрепите декоративные заглушки, которые окончательно зафиксируют панель

10) Закрепите снятые ранее накладки на розетки и выключатели

При оформлении заказа панелей со сквозным крепежом необходимо указать

1. При составлении заявки для верного расположения отверстий под крепеж важно указать:

- высоту плинтуса

- наличие и расположение в стене электрического кабеля (уточнять у клиентов), чтобы при монтаже в него не попасть

- наличие угловой стыковки - внутренней и/или внешней

2. Для удобства монтажа применимо следующее расположение крепежных отверстий:

- расстояние до центра отверстий от верхней кромки – 25 мм, если есть навесные шкафы, то 70 мм

- расстояние до центра отверстий от нижней кромки – высота плинтуса + 25 мм при расположении крепежей над плинтусом

- расстояние до центра отверстий при прилегании панели к стене или угловой стыковке – 70 мм от кромки, прилегающей к стене или стыкующейся с угловой панелью

- расстояние до центра отверстий при стыковке панелей по плоскости - 25 мм

- если в заявке не указано иное, то по умолчанию расположение крепежных отверстий 70х70 мм от краев панели

- максимальное расстояние между крепежами 1250 мм (т. е. на панель 2500х600 мм необходимо 6 крепежей) Если необходимо иное расположение, это нужно указать в заявке.

3. Панель может заводиться за вытяжку, при этом необходимо указать все отверстия для крепежа вытяжки. Однако, мы не рекомендуем заводить панель под вытяжку ввиду сложности при замере и монтаже
